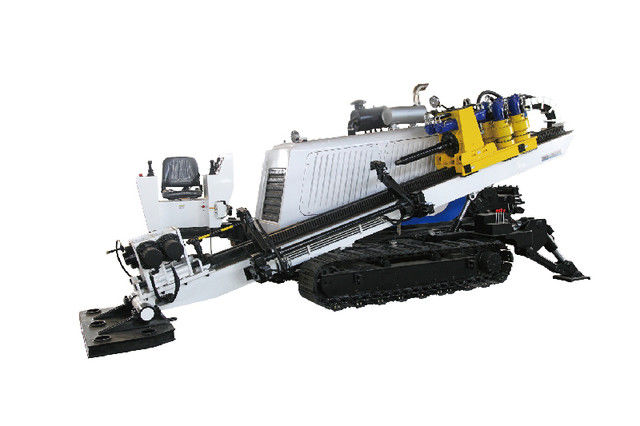

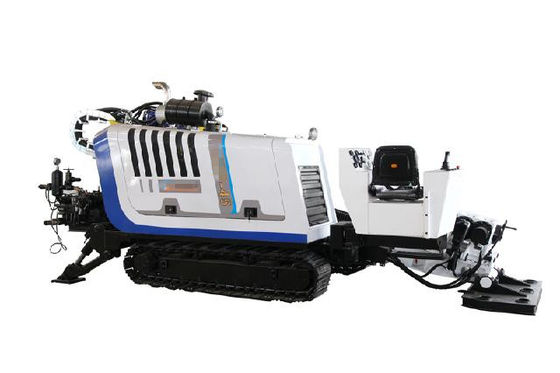

Hydraulische tyz-45 Horizontale Richtingboringsinstallaties
Hoofd technische eigenschappen:
Tyz-45 installatie van de type heeft de trenchless richtingboring geavanceerde en eenvoudige structuur, hoog rendement en lage olietemperatuur. De de belangrijkste hydraulische componenten, motor en modderpomp worden geselecteerd uit binnenlandse en buitenlandse beroemde merkproducten. De belangrijkste machine keurt staalsporen en rubberschoenen goed, wat voor het lopen op allerlei wegen geschikt is. Het kan ervoor zorgen dat de boringsinstallatie geschikt is om de boor binnen de volledige boorhoekwaaier voor te bereiden, heeft de boringsinstallatie goede stabiliteit, en de algemene vorm is mooi.
1. De installatie keurt het ontwerpconcept korte mast goed, die in gewicht licht en comfortabel is om te werken. Het gebruikt getelegrafeerde afstandsbediening voor het lopen. De belangrijkste bijrollen zijn in binnen- en buitenland bekende producten.
2. De dieselmotor van Cummins EFI kenmerkt lage emissie en met geringe geluidssterkte. Met het gebruik van internationaal geavanceerde controletechnologie, is het niet alleen geschikter voor stedelijke bouw, maar ook minimaliseert de machtsconsumptie van de installatie in de zonder commissie omstandigheden.
3. Het machtshoofd wordt geroteerd door vier motoren, met grote torsie en stepless snelheidsregelgeving functie in twee stappen.
4. Balans van het machtshoofd wordt door een vier-motor gedreven met een reductiemiddel, een rek en pignontransmissie, goed stabiliteit en hoog rendement wordt uitgerust dat.
5. De modderpomp is in de vorm van hydraulische aandrijving en mechanische veranderlijke snelheid, die de druk en het pompvolume kunnen buigzaam aanpassen.
6. Het spoor keurt staalspoor en rubberschoenen goed, dat hoge lading kunnen dragen en op diverse wegen lopen.
7. De volledige ondersteunende boringshulpmiddelen, die φ83×3000mm boorpijp met behulp van, en kunnen volgens gebruikersvereisten worden aangepast.
Hoofd technische specificaties:
|
PUNT
|
Specificatie
|
|
Motor
|
Commins 6CTA8.3-C260 194KW (2200r/min)
|
|
Balanskracht
|
450KN
|
|
Torsie
|
16000N·m
|
|
As roterende snelheid
|
0-48/0-96r/min
|
|
Duw/Terugtrekkingsysteem
|
Rek en pignon
|
|
Het voeden slag
|
3500m
|
|
Proefgatendiameter
|
φ170
|
|
Het boren hoek
|
8-20°
|
|
Hydraulisch systeemdruk
|
20MPa
|
|
De maximum stroom van de modderpomp
|
450/600 (facultatief) L/min.
|
|
De maximum druk van de modderpomp
|
8MPa
|
|
Staafgrootte
|
φ83 X 3000mm
|
|
Het lopen snelheid
|
1.5-3Km/h
|
|
Grootte
|
7.2 (L) X 2,25 (W) X 2,45 (H) M
|
|
Gewicht
|
11T
|
