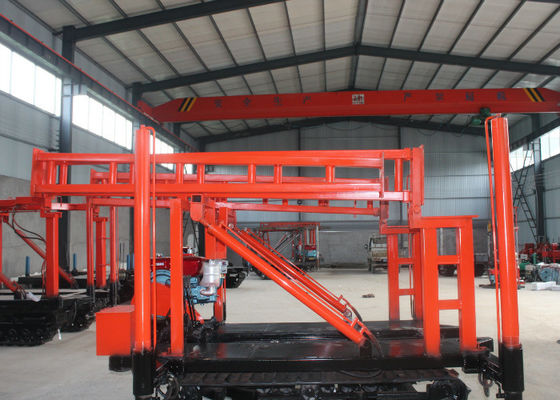

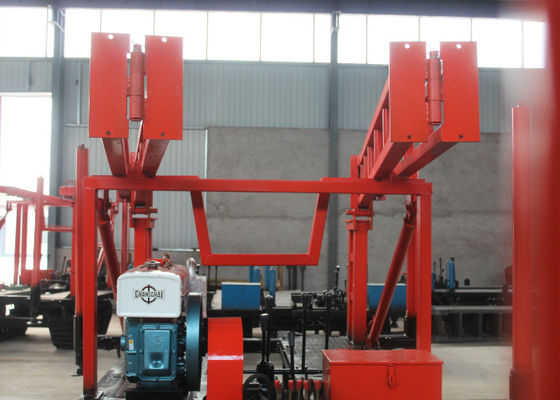

De compacte Machine van de de Kernboring van GK180 Geologische voor Mijnbouw
Gk-180-1 wordt de boringsinstallatie ontwikkeld om de voordelen van diverse boringsinstallaties samen te stellen. Het nieuwe soort de ondiepe installatie van de gatenboring wordt hoofdzakelijk gebruikt in techniek geologisch onderzoek en ten tweede in kernboring gebruikt.
Toepassing en werkingsgebied
1.1 techniek geologisch onderzoek van spoorwegen, waterkracht, verkeer, bruggen, damstichtingen en andere gebouwen.
1.2 geologische kernboring, het fysieke naar bodemschatten zoeken.
1.3 kleine pleister Confucius, de boring van het boorgat.
1.4 het kleine goed boren.
De boringsinstallatie is uitgerust met een bal opgezette kaart zegenend mechanisme met zes zij actieve boorstaven. Het gebruiksmodel kan geen ophoudende en dalende staaf uitvoeren. En het heeft de voordelen van hoge het werkefficiency, geschikte verrichting, veiligheid en betrouwbaarheid. Het is compact, klein in grootte, licht in gewicht, sterk in decompositie en gemakkelijk te verwijderen.
Eigenschappen:
(1) hebbend oliedruk het voeden mechanisme, verbeter de boringsefficiency, verminderen de fysieke arbeidsintensiteit van arbeiders.
_(2) de bal voor klem kaart holding mechanisme, en uit:rusten met een vast:klemmen plaatsen mechanisme kunnen uit:voeren non-stop beneden staaf.
(3) het is uitgerust met de instructies van een drukmaat bij de bodem van droeg druk, gemakkelijk om het gat te beheersen.
(4) geconcentreerd handvat, gemakkelijk te werken.
(5) de structuur is compact, zijn de boor en de motor geïnstalleerd op dezelfde basis, klein bezet ruimtegebied.
(6) lichtgewicht, sterke decomposability, gemakkelijk zich te bewegen, geschikt voor vlakte of berg het werk.
(7) uitgerust met de veiligheidsagent, benadruk de vermenselijkte ontwerpkenmerken van materiaal.
(8) aan de bodem van de oliecilinder en de verticale asbusverbinding met een vaste noot, verbetert de betrouwbaarheid van boringsinstallatie.
productparameter
|
Boringsinstallatie
|
|
Boordiameter (mm)
|
75,91,110,130,150,300
|
|
Het boren diepte (m)
|
180,150,100,70,50,30
|
|
De diameter van de boorpijp (mm)
|
42,50
|
|
Het boren hoek (°)
|
90~75
|
|
Materiaalgrootte (L * B * H)
|
1750 * 780 * 1273 (mm)
|
|
Installatiegewicht (behalve motor)
|
595
|
|
Gyrator
|
|
Assnelheid (toestel vier) (r/min)
|
71.182.310.790
|
|
Druk van het as de maximumvoer (KN)
|
15
|
|
As maximum het opheffen kracht (KN)
|
25
|
|
Torsie van de as de maximumoutput (KN• m)
|
1.5
|
|
Krukassemblage
|
|
Kruk maximum het opheffen kracht (enige kabel)
|
20
|
|
Spoelsnelheid (r/min)
|
20,39,85,170
|
|
Spoel perifere snelheid (m/s)
|
0,172, 0,345, 0,738, 1,476
|
|
Spoeldiameter (mm)
|
140
|
|
De diameter van de draadkabel (mm)
|
9.3
|
|
De dichtheid van de draadkabel (m)
|
40
|
|
Remdiameter (mm)
|
278
|
|
Rembandbreedte (mm)
|
50
|
|
Waterpomp
|
|
Pomptype
|
Horizontale enige dubbelwerkende cilinder
|
|
Maximumverplaatsing (motor) (L/min.)
|
95(77)
|
|
Het werkdruk (Mpa)
|
1.2
|
|
Cilinderdiameter (mm)
|
80
|
|
Zuigerslag (mm)
|
100
|
|
Het maximum - toelaatbare druk (Mpa)
|
1.2
|
|
Oliepomp
|
|
Het type van oliepomp
|
YBC -20/125
|
|
Nominale druk (Mpa)
|
12.5
|
|
Geschatte stroom (ml/r)
|
20
|
|
Geschatte snelheid (r/min)
|
800-1500
|
|
Dieselmotor of motor
|
|
Dieselmotor
|
ZS 1115
|
|
Geschatte macht (kW)
|
16.2
|
|
Geschatte snelheid (r/min)
|
2200
|
|
Geschatte druk (Mpa)
|
11
|
|
Motortype
|
Y160 - 4
|
