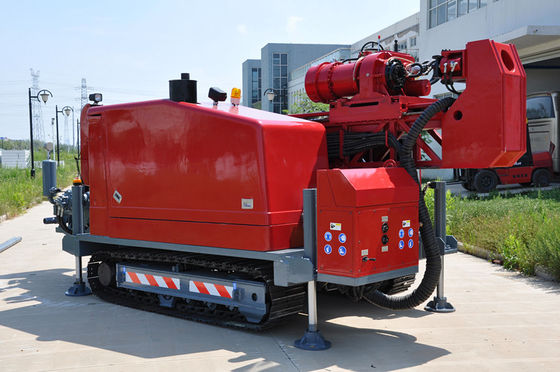

CR12 1200m de Volledige Hydraulische Machine van de de Boringsinstallatie van de Oppervlaktekern
1. Sliptype het machtshoofd, kan aan de kant worden gecompenseerd, gemakkelijk om de kern en het ontvangende en opheffende werk te nemen.
2. De steun van hoofdkruk op mast minimaliseert het uitboren van de trilling van de boorinstallatie.
3. De telescopische mast verzekert de betrouwbaarheid van het boren. Het onderkanteind van de boringsmast verankert de grondoppervlakte terwijl het boren, zorgend voor extra stabiliteit. Terwijl kan het vervoer de mast naar zwaartepunt van de installatie voor meer veiligheid worden verplaatst.
4. De gepatenteerde kaken met klem en hydraulische openings de lente het sluiten functie verzekeren faalveilige verrichting. Spring veilig klem en schijf de boorstaven op van de klemkoppeling. Het boorhoofd met directe aandrijving van hydraulische cilinder verzekert stabiliteit tijdens het boren proces, evenals nauwkeuriger en betrouwbaar met druk stijgt de regelgeving terwijl het boren met druk of vermindert
5. Het exploitantpaneel is uitgerust met niet-bevestigt controlebedieningshendels, die extra veiligheid voor de exploitant verstrekken. De boring en de omwentelingsbedieningshendel met wrijvingdemper en niet-bevestigt hijstoestelbedieningshendel verstrekken gemak en veilige exploitatie. Er is autoalarmfunctie voor low level van hydraulische olie.
6 .DUAL-MAST DIE CILINDERS OPHEFT
Uitgerust met counterbalance kleppen voor verhoogde veiligheid wanneer het plaatsen van de mast.
7. EXPLOITANTruit MET ALLE ACCOMODATIE
Het eenvoudige hydraulische systeem is gemakkelijk te werken en te handhaven, en de lift-aan-verschuiving hefbomen verstrekken extra exploitantveiligheid.
8. EENVOUDIGE HYDRAULISCHE DESING
De dired-gekoppelde hydraulische pompen met een z.o.z.-Gedreven hulppomp staan voor gemakkelijk onderhoud toe.
9.SOLID HET ONTWERP VAN DE ROOSTERmast
Het stijve ontwerp verstrekt superieure prestaties en betrouwbaarheid zelfs in de taaiste omstandigheden.
10. Nitro-KLEM
de gepatenteerde de lentekaken van het stikstofgas met hydraulische open/springen dichte functie op die faalveilige verrichting verzekert.
| Dieselmotor |
Model |
Cummins QSB6.7 (de EU-Stadium IIIA) |
| Verplaatsing |
6.7L |
| Macht |
153kW (205HP) |
| Geschat t/min (Fabriek die plaatst) |
2000rpm |
| Het boren Capaciteit |
BQ |
1350 m |
| NQ |
1050 m |
| HK |
720 m |
| PQ |
470 m |
| Boorhoofd |
Omwentelingsmotor |
Two-speed Hydraulische Motor
Rexroth van Duitsland
|
| T/min |
Drie Verschuivingenstap minder Verandering 0-1250 t/min |
| Verhoudingen |
1st 8.276:1
2de 4.164:1
3de 1:1
|
| Hydraulische Klem (PQ) |
Hydraulisch geopend, de Schijflente het Vastklemmen, normaal C Gesloten Type
Asholdingscapaciteit van 228000 N
|
| Max. Torsie |
4750 N·m |
| Greepdiameter |
121 mm |
| Max. het Opheffen capaciteit van As |
kN 220 |
| Max. het Voeden Macht |
kN 110 |
|
Primaire Pomp
|
Hydraulische pomp:
De as Triplex pomp van de Zuiger veranderlijke verplaatsing voor het drijven van rotator, de pomp van de krukmodder & nivellerende hefbomen.
Met ladings ontdekkend systeem.
|
Producent: Danfoss van Denemarken
1st Pomp: 260LPM bij 31.5MPa
2de Pomp: 130LPM bij 28MPa
3de Pomp: 130 LPM bij 28MPa
|
| Hydraulische Tank |
Capaciteit |
420 L (111 Gallons van de V.S.) |
| Capaciteit van Hoofdhijstoestel |
Het hijsen van Snelheid (enige draad) |
0-80m/min (naakte trommel) |
| Het hijsen van kracht (enige draad) |
800kN |
| De Diameter van de staaldraad |
22 mm (0,86 duim) |
| De Lengte van de staaldraad |
45 m |
| Capaciteit van Telefoonlijnhijstoestel |
Het hijsen van Kracht (enige draad) |
kN 15 (3372 lbf) (naakte trommel) |
| De Diameter van de staaldraad |
6 mm (0,24 duim) |
| De Lengte van de staaldraad |
1600 m |
| Mast |
Masthoogte |
9.5 m |
| Mast het Aanpassen Hoek |
0°-90° |
| Het boren Hoek |
45º van horizontaal aan 90ºvertical neer
|
| Het voeden Slag |
3650 mm |
| Slipslag |
1500 mm |
| Voertrekkracht |
18000kg |
| Voerduw |
7500kg |
| Staaftrekkracht |
3m of 6m (9.84feet of 19.68feet) |
| Modderpomp |
Type |
Vergeldende Pomp Triplex Duiker |
| Model |
BW250 |
| Slag |
110mm (4,3 duim) |
| Outputvolume |
250,180,122 l/min. |
| Lossingsdruk |
5.0, 6.0, Mpa 8.0 |
| Voetklem |
Het vastklemmen Werkingsgebied |
55.5-118 mm
door gat Ф165mm
|
| Anderen |
Gewicht |
8200 Kg |
| Vervoerdimensies (L × W ×H) |
5980×2240×2480mm |
| Vervoermanier |
Staalkruippakje |
